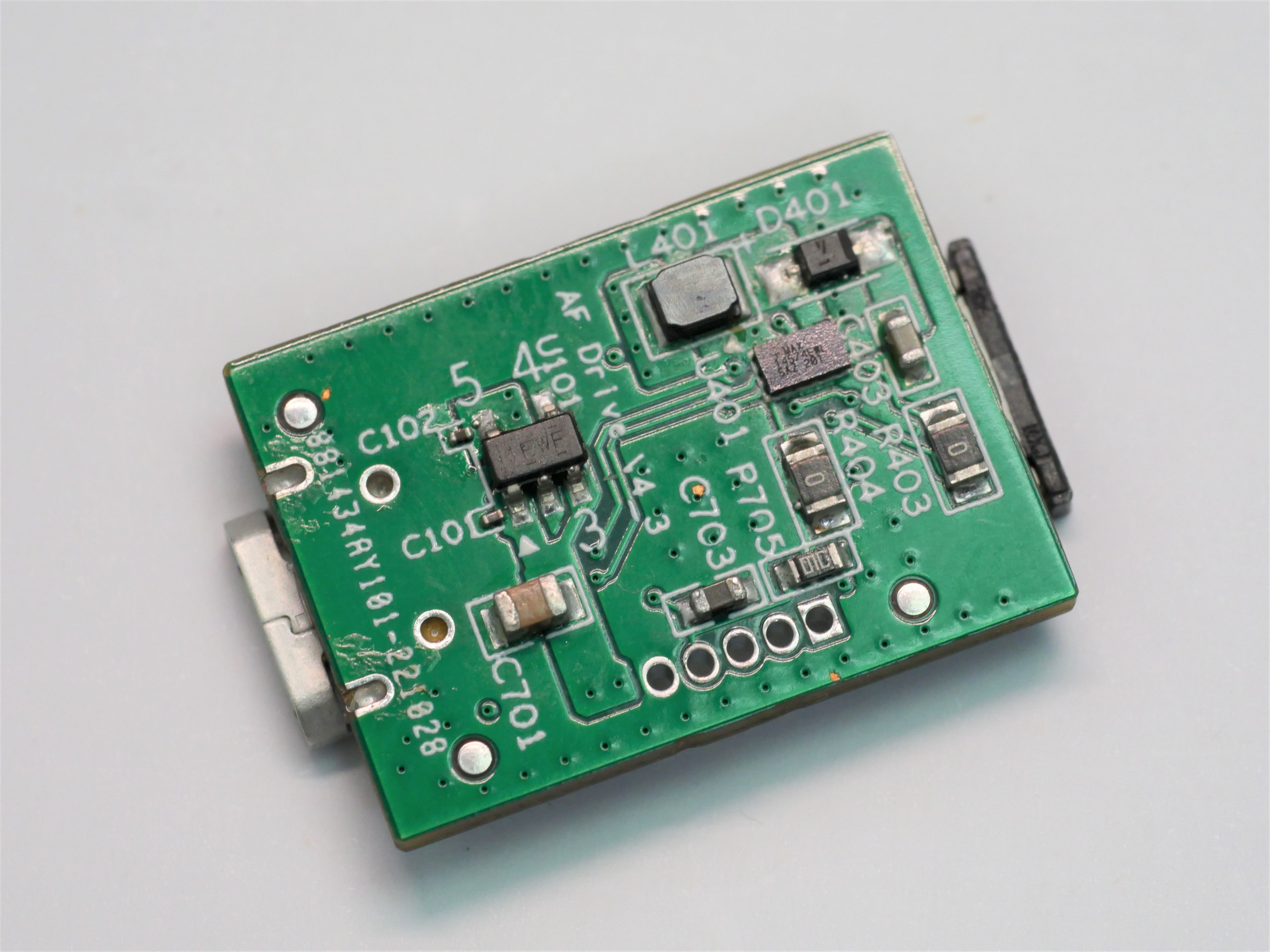

Driver board
Gotcha自主研发的Driver board，用FPC将驱动板与液体透镜相连
Gotcha自主研发的Driver board，用FPC将驱动板与液体透镜相连，通过控制电压的变化，可以实现液体透镜屈光度发生改变，达到变焦的目的
|
项目 |
范围 |
|
板子外形尺寸 |
15*10*5.5mm |
|
供电方式 |
DC |
|
通讯方式 |
I2C |
|
输入接口 |
4PIN JST |
|
输出接口 |
4PIN FPC 具体型号04FMA-BTK-N(LF)(SN) |
|
输入与电源连接方式 |
4PIN JST |
|
输出与负载连接方式 |
4PIN FPC |
|
整板功耗需求 |
200 mW左右 |
|
输入电压 |
2.8v-5.5V |
|
输出信号形式 |
交流方波1000HZ |
|
输出电压 |
0~70V |
|
输出电压精度 |
12 bits |
|
电压调节控制方式 |
I2C |
|
频率调节控制方式 |
I2C |
|
保护功能 |
过载保护，电压保护 |
